Tables élévatrices
Table de quai

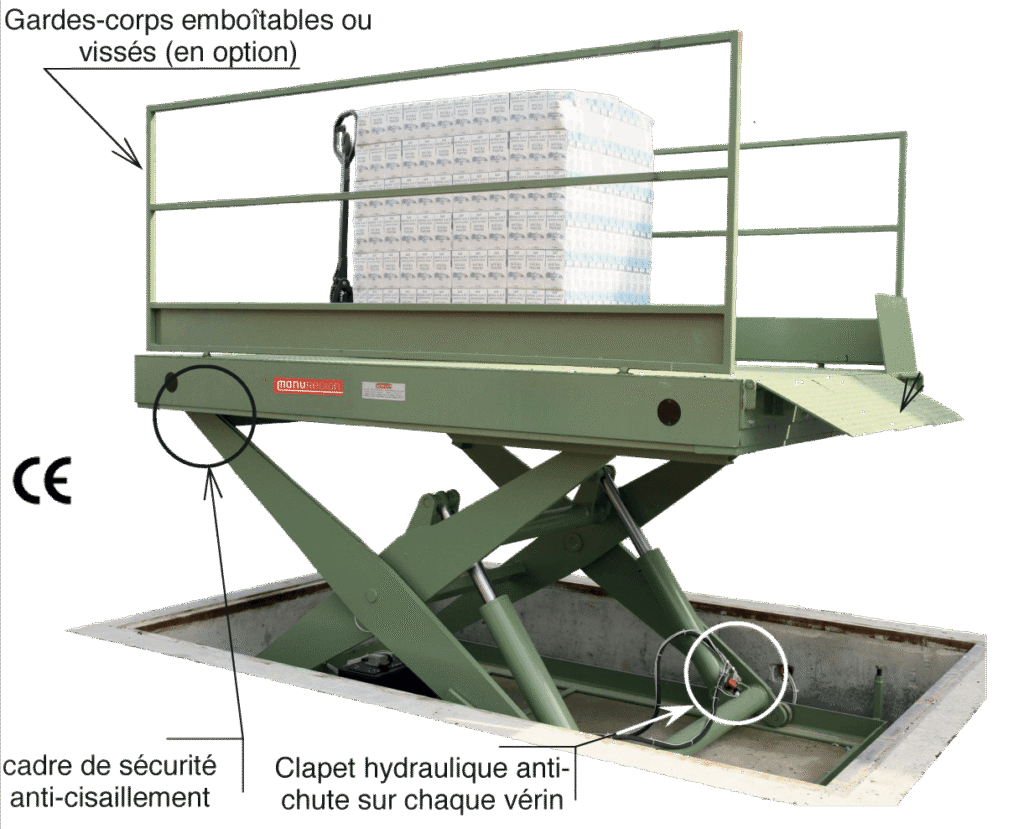

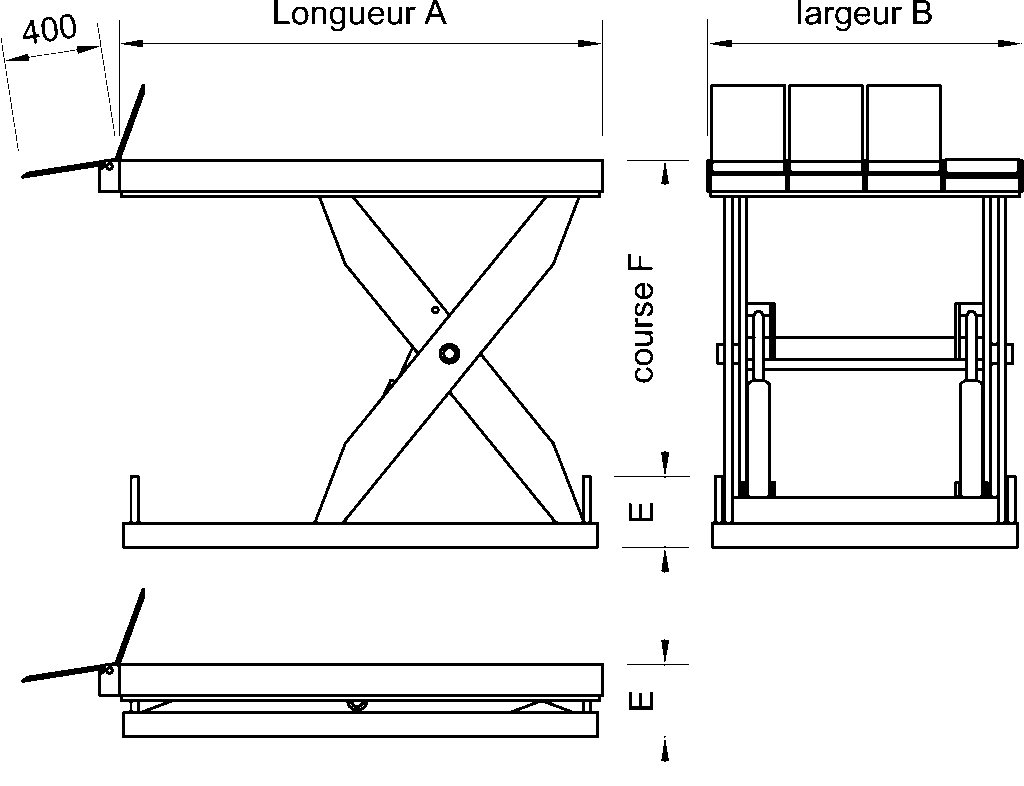

Une table élévatrice ou « plate-forme de levage » est un dispositif de levage actionné de manière mécanique. Elle est composée d’un plateau supérieur, d’un châssis inférieur et d’un système à pantographe actionné par un ou plusieurs vérins. Le(s) vérin(s) est(sont) commandé(s) par un groupe hydraulique, généralement intégré dans l’encombrement. Le plateau a un mouvement vertical parallèle au sol. Le pantographe est fixé à une extrémité du châssis inférieur et du plateau (points fixes). L’autre extrémité du pantographe coulisse sur des galets (points mobiles) placés dans des chemins de roulement prévus à cet effet. Ceux-ci se trouvent dans le plateau et le châssis inférieur. Tous les axes démontables sont montés sur bagues et nécessitent peu d’entretien.
caractéristiques
- Levage de matériel exclusif (interdit au levage de personnes)
- 2 types de répartition de la charge selon le modèle :
- La charge peut être mobile selon l’axe longitudinale du plateau
- La charge peut être mobile selon les deux axes du plateau
- Plateau supérieur en tôle larmée antidérapante
- Articulations sur douilles autolubrifiantes
- Centrale hydraulique du type « à moteur immergé », placée à l’intérieur ou à l’extérieur du châssis
- Puissance nominale de 3 à 5,5 kW selon modèle
- Tension d’alimentation: 400 V triphasé – 50 Hz
- Tension de commande: 24V
- Traitement de peinture comprenant nettoyage haute pression, étuvage, sous-couche d’antirouille et finition verte RAL 6011 ou bleu RAL 5010.
En option, traitement anticorrosion par métallisation et finition RAL 9007 - Cadre de sécurité anti-cisaillement sous le plateau
- Vitesse de descente inférieure à 0.15 m/s obtenue par un limiteur de débit monté directement sur le(s) vérin(s)
- Distance anti-cisaillement entre les bras de 30 mm
- Clapet piloté antichute monté directement sur le vérin
- Béquilles de sécurité
- Anneaux de levage
- Commande type « bouton maintenu » réalisée par un boîtier mobile (type pont roulant) à 2 boutons poussoirs avec bouton d’arrêt d’urgence type coup de poing
